Шаблон сварного отвода 1:1 для печати: секторный отвод 90°/60°/45°/30°, врезка труба

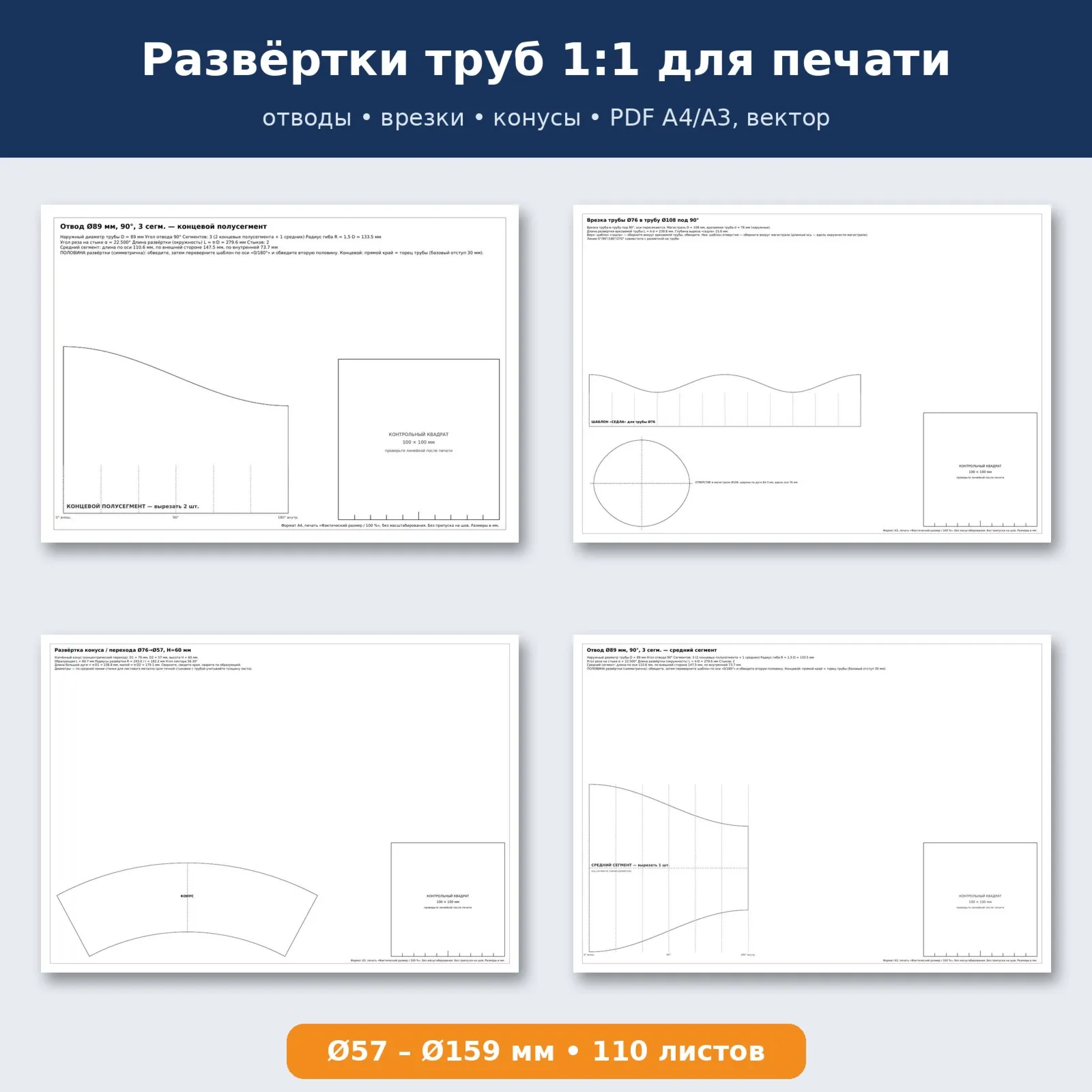

Развёртки труб и шаблоны для разметки: отводы, врезки, конусы

Готовые шаблоны для разметки труб под резку и сварку. Распечатайте в масштабе 1:1, вырежьте, оберните вокруг трубы и обведите маркером. Ничего не нужно рассчитывать и строить на месте: всё уже посчитано и начерчено.

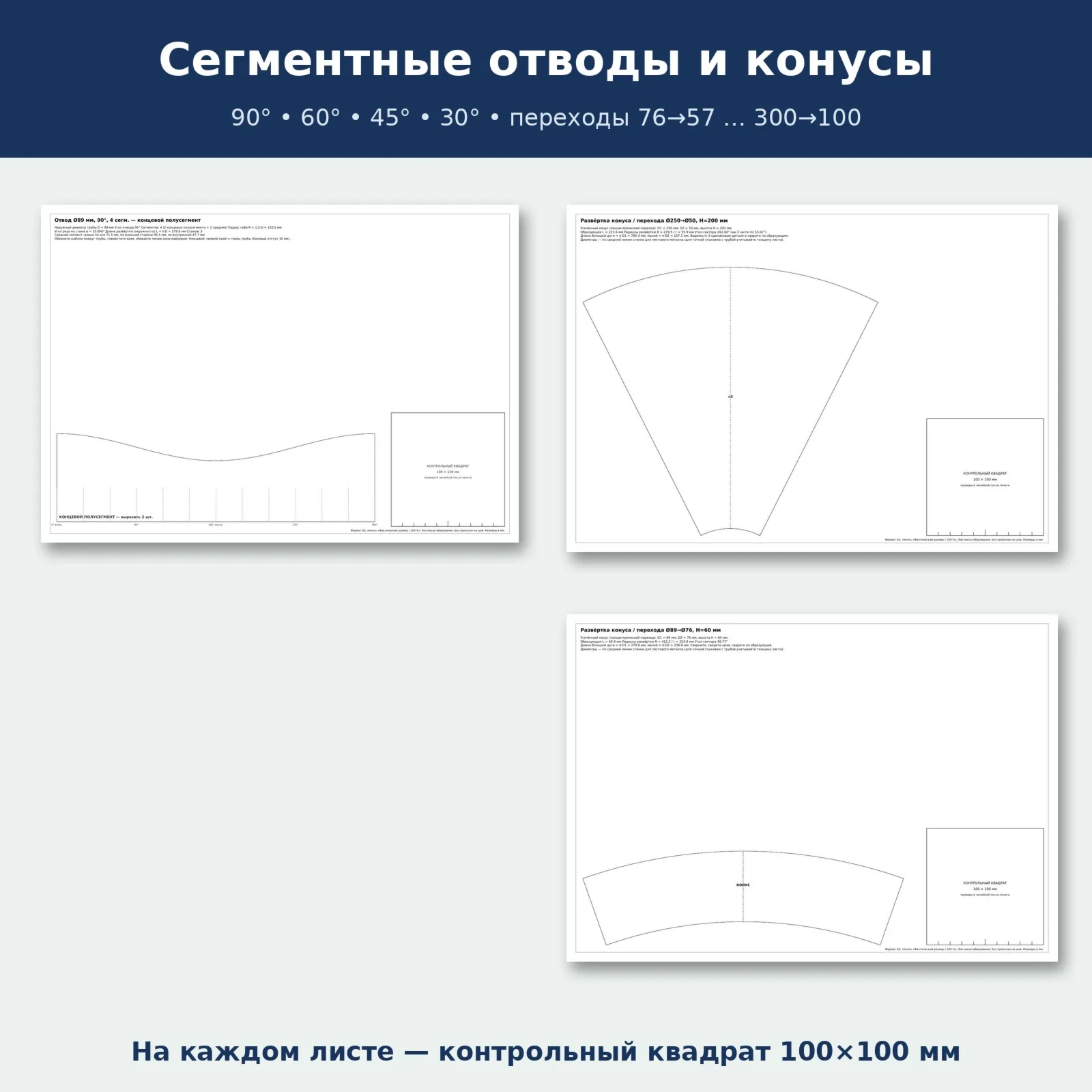

Сегментные отводы для труб Ø57, 76, 89, 108, 133 и 159 мм:

90° из 3, 4 и 5 сегментов, 60° из 3, 45° из 2 и 3, 30° из 2;
радиус гиба 1,5 диаметра трубы;
на листе подписаны угол реза и длины по оси, по внешней и по внутренней стороне.

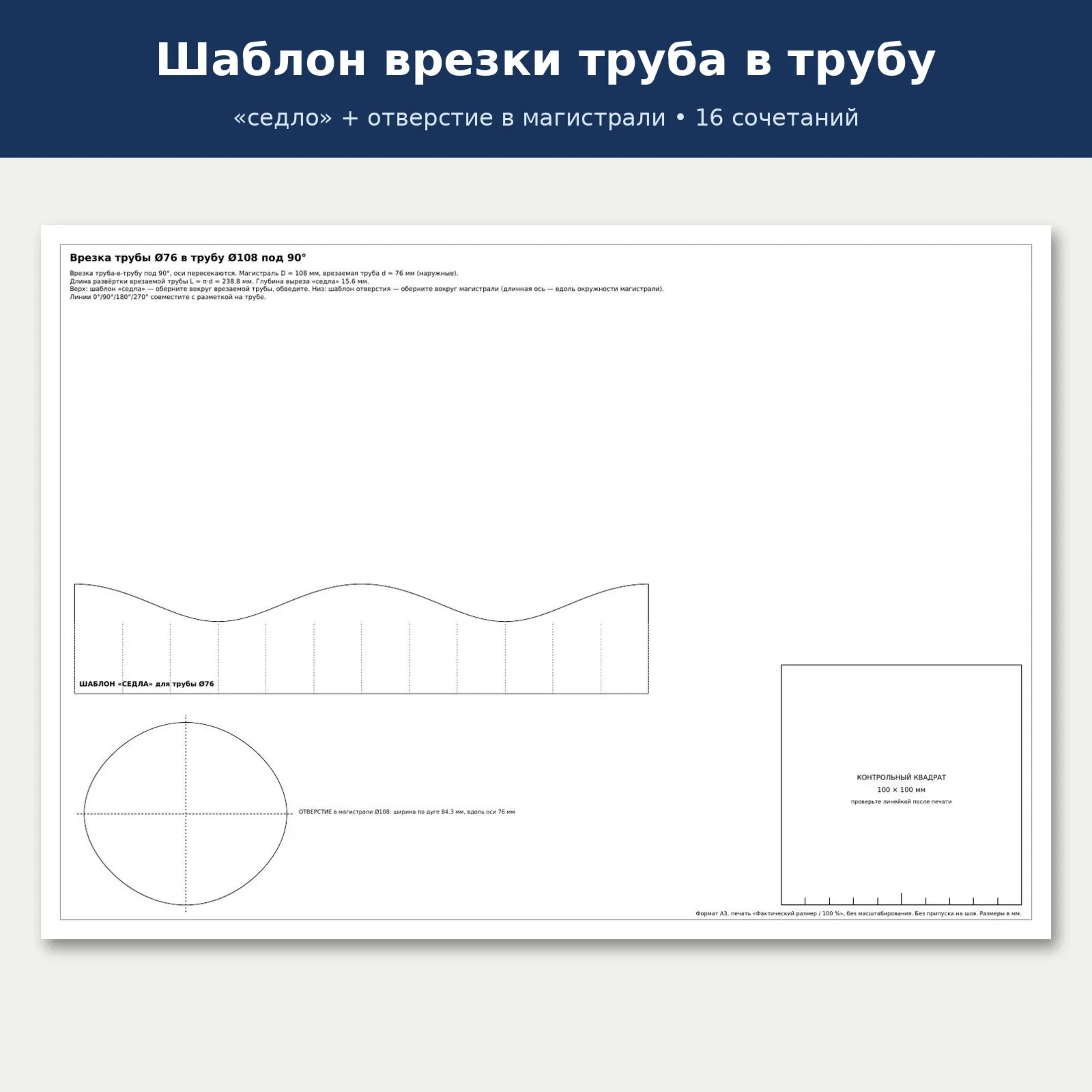

Врезка труба в трубу под 90°: 16 сочетаний, от 57 в 57 до 159 в 159 мм. Для каждого есть шаблон «седла» и шаблон отверстия в основной трубе.

Конусы и переходы: 14 развёрток, от 76→57 до 300→100 мм, радиусы и углы подписаны.

На каждом листе есть контрольный квадрат 100×100 мм для проверки масштаба печати.

В архиве:

110 листов A4 и A3 в векторном PDF;
те же листы, разбитые на A4 с нахлёстом, для домашнего принтера;
инструкция по печати.
Размеры даны по наружному диаметру трубы, без припуска на шов. Товар цифровой и приходит сразу после оплаты.

Как пользоваться: печатайте в масштабе 100 % («Фактический размер»), проверьте линейкой контрольный квадрат, вырежьте шаблон и обведите его на трубе.
