Рамки и штампы по ГОСТ для Word, AutoCAD, Компас: А4–А1, форма 1, 2, 2а, DXF и PDF
0.0
0 продаж
0 отзывов
98 ₽
Продавец
SA
Sade!
0.0
0 продаж
Описание
Комплект рамок и основных надписей (штампов) для чертежей, курсовых, дипломов и пояснительных записок. Размеры по ГОСТ 2.104-2006 и ГОСТ 2.301-68: поля 20/5/5/5 мм, основная линия 0,7 мм, тонкая 0,25 мм.
Что входит (34 файла в ZIP):

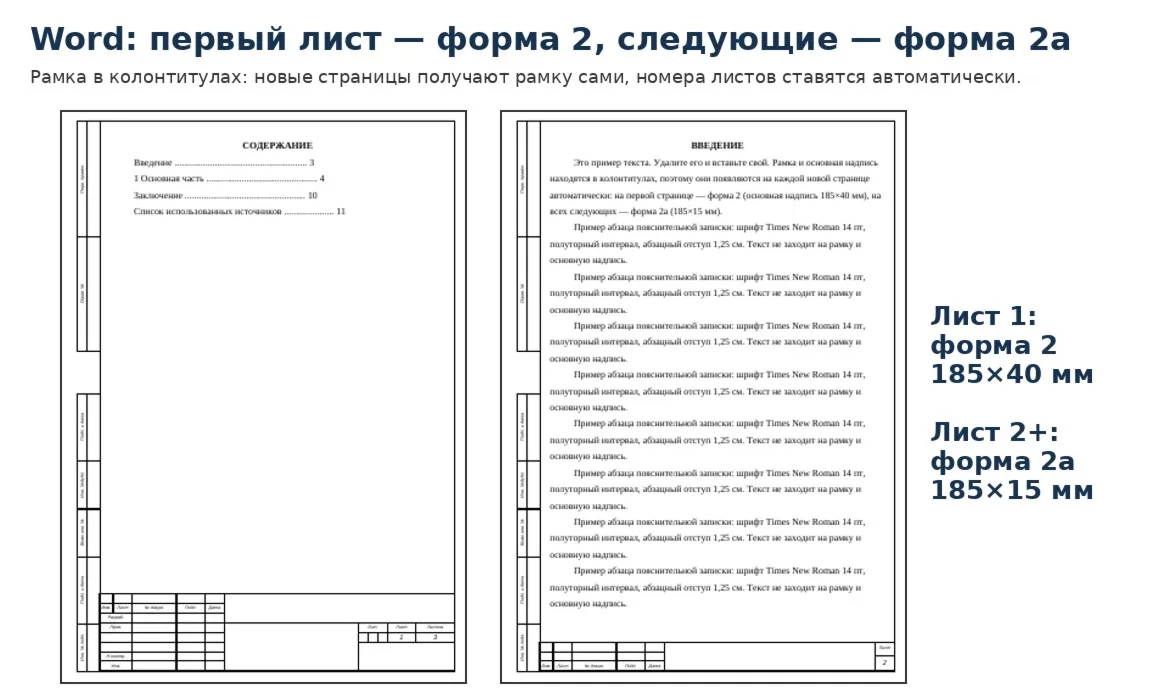

- Word (DOCX), А4: пояснительная записка — первый лист с основной надписью по форме 2 (185×40 мм), следующие — форма 2а (185×15 мм). Рамка в колонтитулах: печатаете текст, новые страницы получают рамку сами, номера «Лист/Листов» ставятся автоматически. Плюс шаблон «все листы форма 2а» и лист А4 с формой 1.

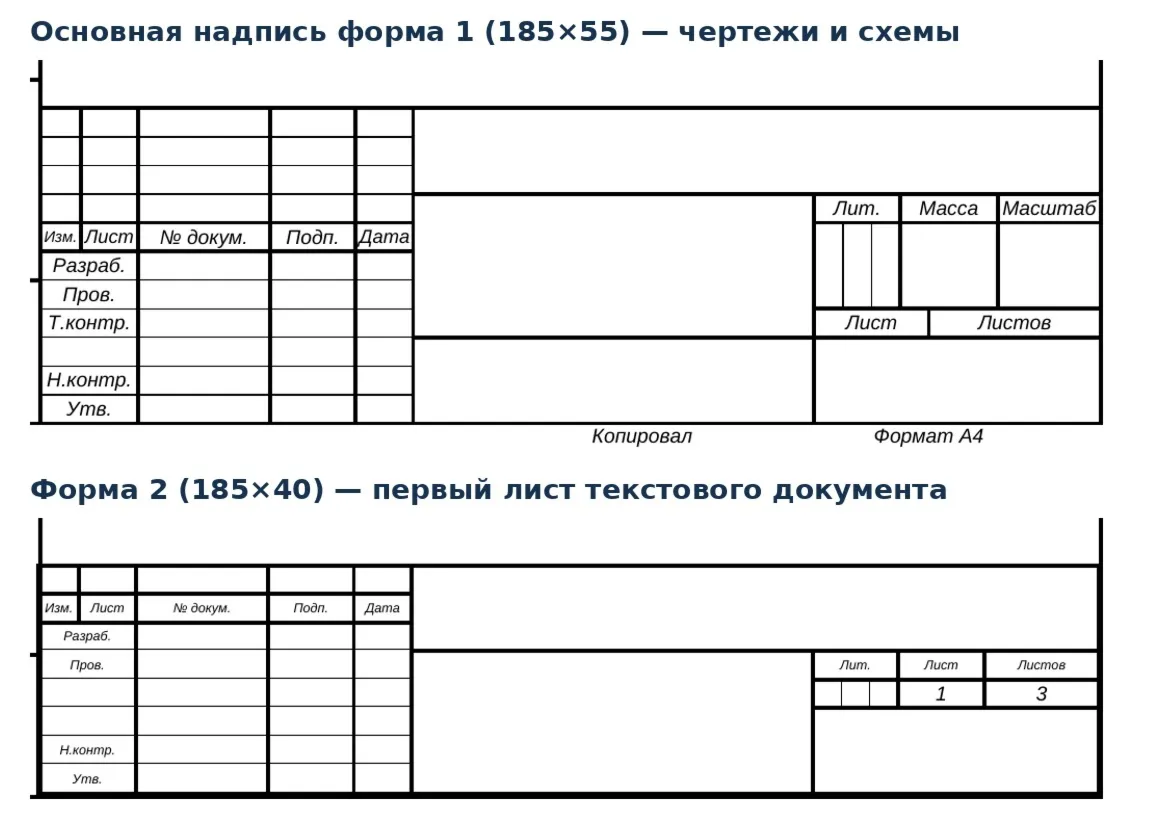

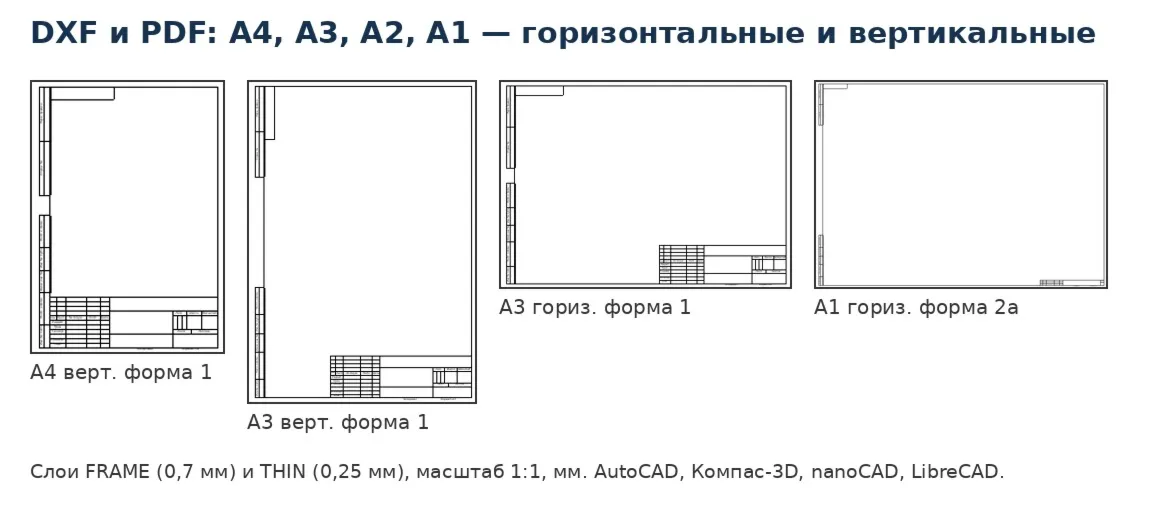

- DXF для AutoCAD, Компас-3D, nanoCAD, LibreCAD: А4 вертикальный, А3, А2, А1 горизонтальные и вертикальные — с формой 1 (185×55 мм) и формой 2а, плюс А4 с формой 2. Масштаб 1:1, мм, слои по толщине линий.
- PDF для печати: те же форматы А4–А1, плюс двухстраничный PDF «форма 2 + 2а».
- На всех рамках дополнительные графы 19–25 на левом поле и графа 26.
- README с инструкцией для Word, AutoCAD, Компас и печати.
Шрифт штампов в Word — Arial курсив (открывается на любом компьютере), при желании меняется на GOST type A. Графы 27–30 (для документов заказчика) не нанесены. Оформление СПДС (ГОСТ Р 21.101) в комплект не входит. Требования вашего вуза могут отличаться от ГОСТ — сверьтесь с методичкой.
Что входит (34 файла в ZIP):
- Word (DOCX), А4: пояснительная записка — первый лист с основной надписью по форме 2 (185×40 мм), следующие — форма 2а (185×15 мм). Рамка в колонтитулах: печатаете текст, новые страницы получают рамку сами, номера «Лист/Листов» ставятся автоматически. Плюс шаблон «все листы форма 2а» и лист А4 с формой 1.
- DXF для AutoCAD, Компас-3D, nanoCAD, LibreCAD: А4 вертикальный, А3, А2, А1 горизонтальные и вертикальные — с формой 1 (185×55 мм) и формой 2а, плюс А4 с формой 2. Масштаб 1:1, мм, слои по толщине линий.
- PDF для печати: те же форматы А4–А1, плюс двухстраничный PDF «форма 2 + 2а».
- На всех рамках дополнительные графы 19–25 на левом поле и графа 26.
- README с инструкцией для Word, AutoCAD, Компас и печати.
Шрифт штампов в Word — Arial курсив (открывается на любом компьютере), при желании меняется на GOST type A. Графы 27–30 (для документов заказчика) не нанесены. Оформление СПДС (ГОСТ Р 21.101) в комплект не входит. Требования вашего вуза могут отличаться от ГОСТ — сверьтесь с методичкой.
